সাপোর্ট ইউনিট ফিক্সড এবং সাপোর্টেড সাইড
Maitu-এর সাপোর্ট ইউনিট ফিক্সড এবং সাপোর্টেড সাইড যথার্থ-ইঞ্জিনিয়ারযুক্ত এবং প্রাথমিকভাবে দুটি স্বতন্ত্র ধরনের পাওয়া যায়: ফিক্সড সাইড এবং সাপোর্টেড সাইড, প্রতিটি একটি সিস্টেমের মধ্যে নির্দিষ্ট যান্ত্রিক ফাংশন পূরণ করার জন্য ডিজাইন করা হয়েছে। যেকোন লিড স্ক্রু অ্যাসেম্বলিতে সাপোর্ট ইউনিটের কনফিগারেশন একটি মৌলিক দিক, অপারেশনাল স্থিতিশীলতা নিশ্চিত করার জন্য এবং সুনির্দিষ্ট রৈখিক গতি অর্জনের জন্য গুরুত্বপূর্ণ।
Maitu ফ্যাক্টরি থেকে সাপোর্ট ইউনিট ফিক্সড এবং সাপোর্টেড সাইডের সংজ্ঞায়িত বৈশিষ্ট্য হল অক্ষীয় এবং রেডিয়াল উভয় দিকেই চলাচলকে সীমিত করার ক্ষমতা। এটি সাধারণত এক জোড়া কৌণিক যোগাযোগ বিয়ারিং বা একটি থ্রাস্ট বিয়ারিংয়ের সাথে মিলিত একটি গভীর খাঁজ বল বিয়ারিং যুক্ত করে, যা একসঙ্গে স্ক্রু থেকে রেডিয়াল লোড এবং থ্রাস্ট লোড উভয়ই দৃঢ়ভাবে শোষণ করে। এই কনফিগারেশনটি অনমনীয় অক্ষীয় স্থিরকরণ প্রদানের জন্য ইঞ্জিনিয়ার করা হয়েছে, এটিকে উচ্চ-নির্ভুল অবস্থান এবং উল্লেখযোগ্য দ্বি-দিকনির্দেশক থ্রাস্ট ফোর্স প্রেরণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি অপরিহার্য উপাদান করে তোলে।
বিপরীতভাবে, সাপোর্ট ইউনিট ফিক্সড এবং সাপোর্টেড সাইড রেডিয়াল সাপোর্ট দেওয়ার সময় অক্ষীয় ফ্লোটের অনুমতি দেওয়ার ক্ষমতা দ্বারা চিহ্নিত করা হয়। এটি সাধারণত একটি একক গভীর খাঁজ বল বিয়ারিং বা একটি রেডিয়াল বুশলিং নিযুক্ত করে, যা তাপীয় পরিবর্তনের কারণে স্ক্রু শ্যাফ্টকে অক্ষীয় দিক থেকে অবাধে প্রসারিত বা সংকোচন করতে দেয়। এই নির্দিষ্ট নকশাটি দীর্ঘ স্ক্রু সমাবেশে তাপীয় প্রসারণের জন্য ক্ষতিপূরণ, বিপজ্জনক অভ্যন্তরীণ চাপ প্রতিরোধ, বাঁধাই এবং সম্ভাব্য সিস্টেম ব্যর্থতার জন্য গুরুত্বপূর্ণ।
যাইহোক, একটি স্থির এবং একটি সমর্থিত পক্ষের মধ্যে নির্বাচন শুধুমাত্র একটি পছন্দ নয় বরং একটি পদ্ধতিগত নকশা সিদ্ধান্ত। একটি ভুল কনফিগারেশন কম সঠিকতা, অত্যধিক শব্দ, এবং অকাল ভারবহন ব্যর্থতা হতে পারে। এইভাবে, এই ইউনিটগুলির সঠিক জোড়া এবং সুনির্দিষ্ট প্রান্তিককরণ সমগ্র গতি ব্যবস্থার অখণ্ডতার জন্য স্ক্রুর মতোই গুরুত্বপূর্ণ।
আমরা সমন্বিত স্ক্রু এবং সমর্থন ইউনিট সমাধান প্রদান করতে আগ্রহী। আমাদের সাপোর্ট ইউনিট ফিক্সড এবং সাপোর্টেড সাইড আমাদের ট্র্যাপিজয়েডাল এবং ACME স্ক্রুগুলির স্পেসিফিকেশনের সাথে মেলে ইঞ্জিনিয়ার করা হয়েছে।
উৎপাদন পরামিতি

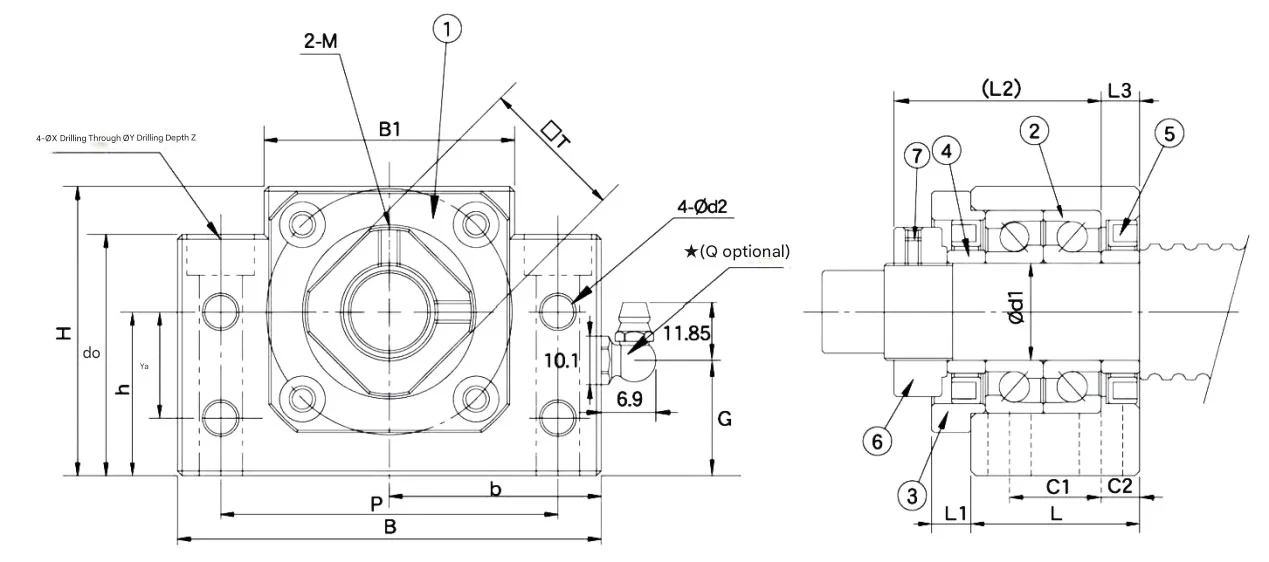

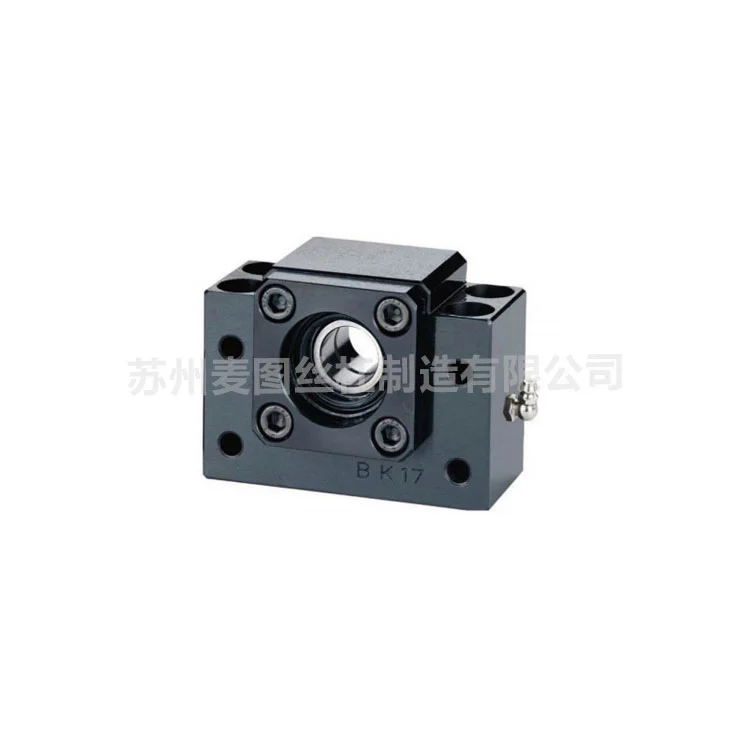

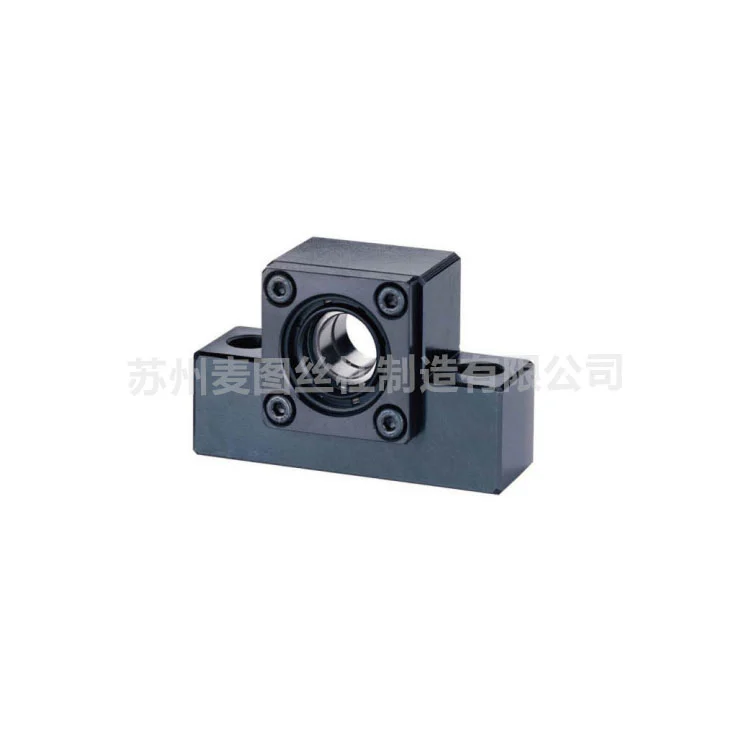

সাপোর্ট ইউনিট ফিক্সড-সাইড MBK সিরিজ
| মডেল | ব্যাস | L | L1 | L2 | L3 | B | H | b | h | B1 | H1 | E | P |
| MBK10 | 10 | 25 | 5 | 29 | 5 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 |
| MBK12 | 12 | 25 | 5 | 29 | 5 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 |
| MBK15 | 15 | 27 | 6 | 32 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 |
| MBK17 | 17 | 35 | 9 | 44 | 7 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 |
| MBK20 | 20 | 35 | 8 | 43 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 |
| MBK25 | 25 | 42 | 12 | 54 | 9 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 |
| MBK30 | 30 | 45 | 14 | 61 | 9 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 |
| MBK35 | 35 | 50 | 14 | 67 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 |
| MBK40 | 40 | 60 | 18 | 76 | 15 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 |

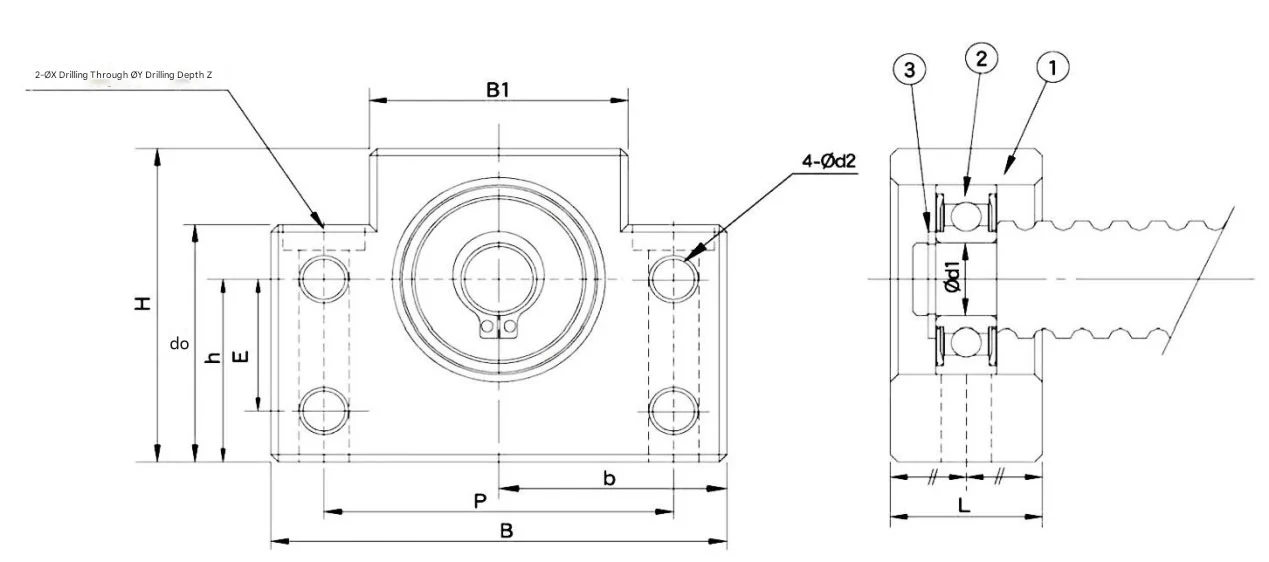

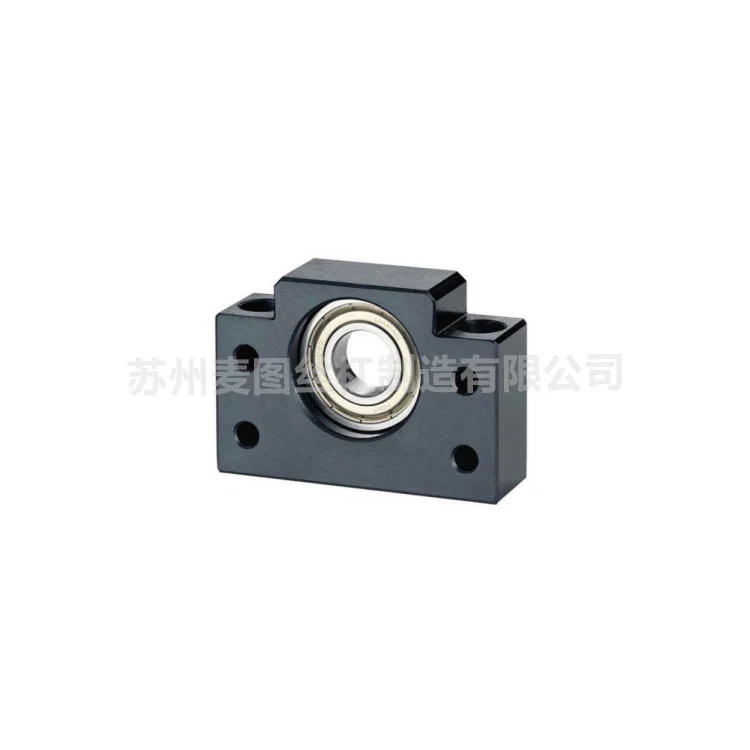

সাপোর্ট ইউনিট সাপোর্ট সাইড এমবিএফ সিরিজ
| মডেল | ব্যাস | L | B | H | b | h | B1 | H1 | E | P | d2 | X | Y | Z |
| MBF10 | 8 | 20 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 5.5 | 6.6 | 10.7 | 5 |
| MBF12 | 10 | 20 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 5.5 | 6.6 | 10.8 | 1.5 |
| MBF15 | 15 | 20 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 5.5 | 6.6 | 11 | 6.5 |
| MBF17 | 17 | 23 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 6.6 | 9 | 14 | 8.5 |
| MBF20 | 20 | 26 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 6.6 | 9 | 14 | 8.5 |
| MBF25 | 25 | 30 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 9 | 11 | 17 | 11 |
| MBF30 | 30 | 32 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 11 | 14 | 20 | 13 |
| MBF35 | 35 | 32 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 11 | 14 | 20 | 13 |
| MBF40 | 40 | 40 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 14 | 18 | 26 | 17.5 |

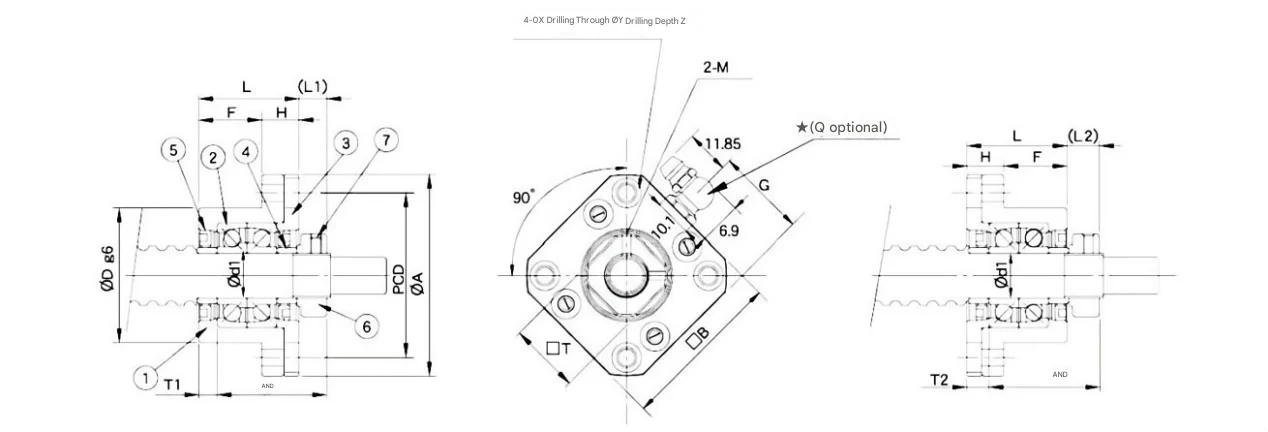

সাপোর্ট ইউনিট ফিক্সড-সাইড MFK সিরিজ
| মডেল | ব্যাস | L | H | F | E | Dg6 | A | পিসিডি | B | X | Y | Z | M | T |
| MFK10 | 10 | 27 | 10 | 17 | 29.5 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 | M3 | 16 |
| MFK12 | 12 | 27 | 10 | 17 | 29.5 | 36 | 54 | 44 | 44 | 4.5 | 8 | 4 | M4 | 19 |
| MFK15 | 15 | 32 | 15 | 17 | 36 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 6 | M4 | 22 |
| MTFK17 | 17 | 45 | 22 | 23 | 47 | 50 | 77 | 62 | 61 | 6.6 | 11 | 10 | M4 | 24 |
| MFK20 | 20 | 52 | 22 | 30 | 50 | 57 | 85 | 70 | 68 | 6.6 | 11 | 10 | M4 | 30 |
| MFK25 | 25 | 57 | 27 | 30 | 60 | 63 | 98 | 80 | 79 | 9 | 15 | 13 | M5 | 35 |
| MFK30 | 30 | 62 | 30 | 32 | 61 | 75 | 117 | 95 | 95 | 11 | 17.5 | 15 | M6 | 40 |

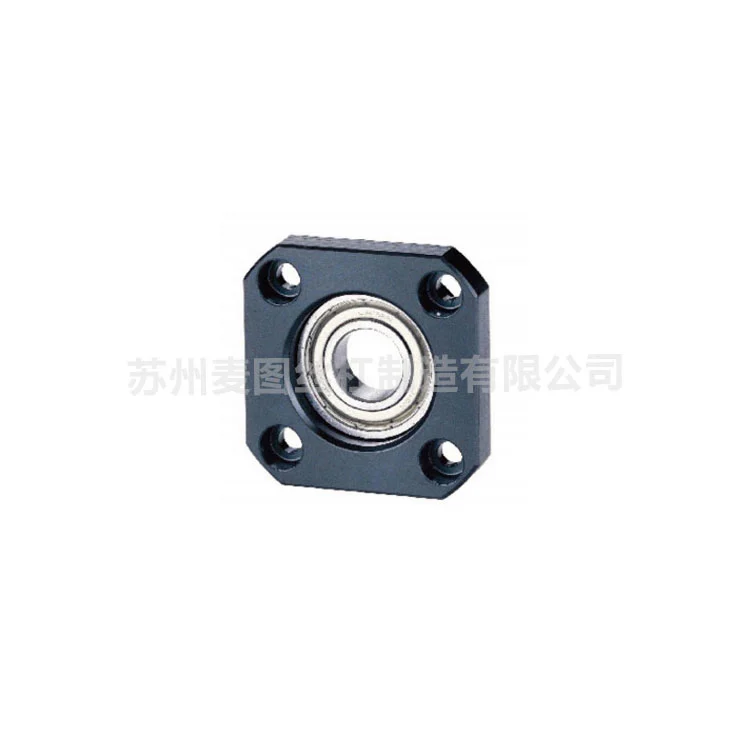

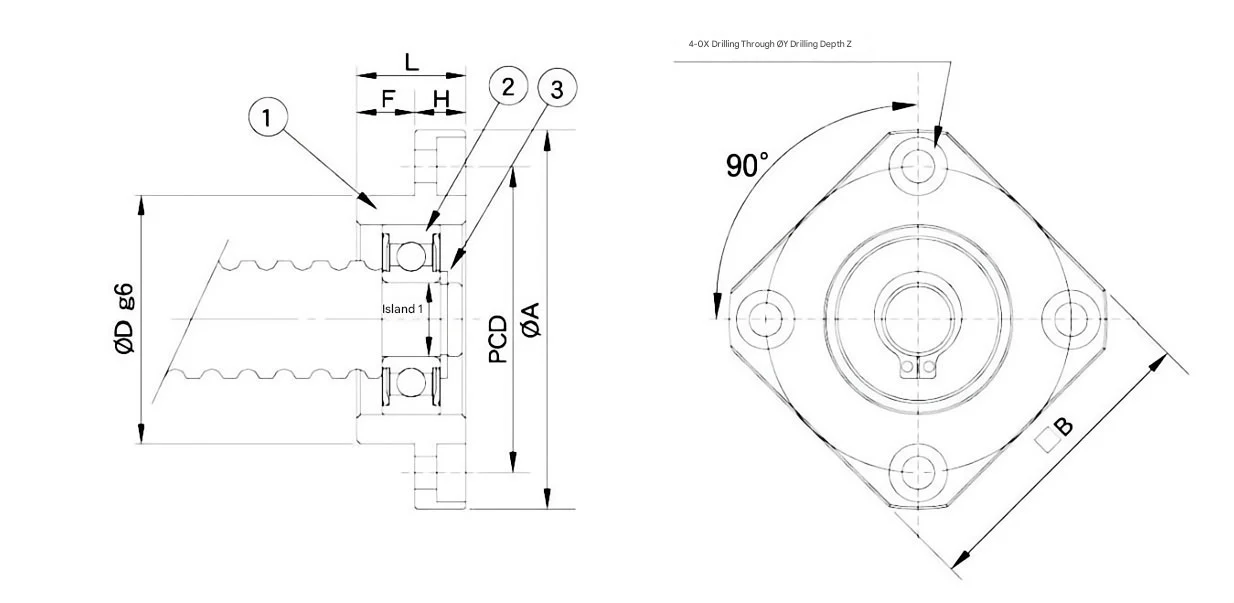

সাপোর্ট ইউনিট সাপোর্ট সাইড MEF সিরিজ
| মডেল | ব্যাস | L | H | F | Dg6 | A | পিসিডি | B | X | Y | Z |
| FF06 | 6 | 10 | 6 | 4 | 22 | 36 | 28 | 28 | 3.4 | 6.5 | 4 |
| FF10 | 8 | 12 | 7 | 5 | 28 | 43 | 35 | 35 | 3.4 | 6.5 | 4 |
| FF12 | 10 | 15 | 7 | 8 | 34 | 52 | 42 | 42 | 4.5 | 8 | 4 |
| FF15 | 15 | 17 | 9 | 8 | 40 | 63 | 50 | 52 | 5.5 | 9.5 | 5.5 |
| FF17 | 17 | 20 | 11 | 9 | 50 | 77 | 62 | 61 | 6.6 | 11 | 6.5 |
| FF20 | 20 | 20 | 11 | 9 | 57 | 85 | 70 | 68 | 6.6 | 11 | 6.5 |
| FF25 | 25 | 24 | 14 | 10 | 63 | 98 | 80 | 79 | 9 | 14 | 8.5 |
| FF30 | 30 | 27 | 18 | 9 | 75 | 117 | 95 | 93 | 11 | 17 | 11 |
কেন Maitu পণ্য চয়ন করুন?
পদ্ধতিগত গতি সততা
আমরা শুধু যন্ত্রাংশ বিক্রি করি না; আমরা সমন্বিত গতি সমাধান প্রদান. আমাদের স্থির এবং সমর্থিত ইউনিটগুলি আমাদের ট্র্যাপিজয়েডাল এবং ACME স্ক্রু স্পেসিফিকেশনের সাথে পুরোপুরি মেলে, প্রান্তিককরণের ত্রুটিগুলি দূর করে এবং আপনার সম্পূর্ণ ট্রান্সমিশন সিস্টেমের কাঠামোগত অখণ্ডতা নিশ্চিত করার জন্য ইঞ্জিনিয়ার করা হয়েছে।
উন্নত থার্মাল ক্ষতিপূরণ নকশা
আমাদের "সমর্থিত পার্শ্ব" ইউনিটগুলি বিশেষভাবে অক্ষীয় ফ্লোটের অনুমতি দেওয়ার জন্য ডিজাইন করা হয়েছে। তাপমাত্রার ওঠানামার অধীনে স্ক্রু শ্যাফ্টকে অবাধে প্রসারিত বা সংকোচনের অনুমতি দিয়ে, আমাদের নকশা অভ্যন্তরীণ চাপ এবং বাঁধাই প্রতিরোধ করে, যা দীর্ঘ স্ক্রু সমাবেশগুলিতে অকাল সিস্টেম ব্যর্থতার প্রধান কারণ।
উচ্চ-দৃঢ়তা দ্বি-দিকনির্দেশক লোডিং
নির্ভুল অবস্থানের জন্য, আমাদের "ফিক্সড সাইড" ইউনিটগুলি উচ্চ-গ্রেডের কৌণিক যোগাযোগের বিয়ারিংগুলিকে অন্তর্ভুক্ত করে। এই কনফিগারেশন উচ্চতর অক্ষীয় এবং রেডিয়াল সীমাবদ্ধতা প্রদান করে, এমনকি ভারী-শুল্ক শিল্প লোডের মধ্যেও নির্দিষ্ট নির্ভুলতা বজায় রাখার জন্য উল্লেখযোগ্য দ্বি-দিকীয় থ্রাস্ট ফোর্স শোষণ করে।
12+ বছরের ম্যানুফ্যাকচারিং দক্ষতা
সাংহাই ইংকি থেকে উদ্ভূত একটি উত্তরাধিকার এবং সুঝোতে এক দশকের স্বাধীন উত্পাদনের সাথে, মাইতু গভীর ডোমেন অভিজ্ঞতা নিয়ে আসে। আমাদের ISO 9001 প্রত্যয়িত সুবিধা একটি স্ব-উন্নত ইআরপি সিস্টেম ব্যবহার করে উত্পাদনের প্রতিটি পর্যায়ে নিরীক্ষণ করতে, নিশ্চিত করে যে প্রতিটি সমর্থন ইউনিট কঠোর শিল্প সহনশীলতা পূরণ করে।
প্রমাণিত কর্মক্ষমতা এবং কাস্টমাইজেশন
বিশ্বব্যাপী গ্রাহকদের কাছে 80,000 টিরও বেশি ইউনিট সরবরাহ করে, আমরা একটি প্রমাণিত ট্র্যাক রেকর্ড অফার করি। আপনার স্ট্যান্ডার্ড কার্বন ইস্পাত বা স্টেইনলেস স্টীল বা ব্রোঞ্জের মতো বিশেষ উপকরণের প্রয়োজন হোক না কেন, আমাদের 10 জন প্রকৌশলীর দল আপনার নির্দিষ্ট পরিবেশগত এবং যান্ত্রিক প্রয়োজনীয়তাগুলি পূরণ করার জন্য সহায়তা ইউনিটকে কাস্টমাইজ করতে পারে।
FAQ
কিভাবে সঠিকভাবে সমর্থন ইউনিট স্থির এবং সমর্থিত দিক নির্বাচন করবেন?
একটি স্ট্যান্ডার্ড উচ্চ-নির্ভুলতা সেটআপের জন্য একটি ফিক্সড সাইড (স্ক্রুটি অক্ষীয়ভাবে লক করা এবং থ্রাস্ট লোডগুলি পরিচালনা করার জন্য) এবং একটি সমর্থিত পার্শ্ব (তাপীয় সম্প্রসারণের অনুমতি দেওয়ার সময় রেডিয়াল সমর্থন প্রদানের জন্য) প্রয়োজন। আমাদের ইঞ্জিনিয়ারিং টিম আপনাকে আপনার লোডের দিকনির্দেশ এবং গতির প্রয়োজনীয়তার উপর ভিত্তি করে নির্দিষ্ট বিয়ারিং কনফিগারেশন (যেমন, কৌণিক যোগাযোগ বনাম গভীর খাঁজ) নির্ধারণ করতে সহায়তা করতে পারে।
আপনার সমর্থন ইউনিটগুলি কি ট্র্যাপিজয়েডাল এবং ACME স্ক্রু উভয়ের সাথে সামঞ্জস্যপূর্ণ?
হ্যাঁ। আমরা সমন্বিত সমাধান বিশেষজ্ঞ. আমাদের সহায়তা ইউনিটগুলি বিশেষভাবে আমাদের 30° ট্র্যাপিজয়েডাল এবং 29° ACME স্ক্রুগুলির শেষ-জার্নাল মাত্রার সাথে মেলে। এটি একটি বিরামহীন ফিট নিশ্চিত করে, উচ্চ-গতির অপারেশনের সময় কম্পন এবং শব্দ কমায়।
এই ইউনিটগুলিতে ভারবহন দীর্ঘায়ু নিশ্চিত করতে মাইতু কী ব্যবস্থা গ্রহণ করে?
আমরা সুনির্দিষ্ট হাউজিং বোর গ্রাইন্ডিং এবং উচ্চ-কার্বন ক্রোমিয়াম বহনকারী ইস্পাত নির্বাচন সহ কঠোর মান নিয়ন্ত্রণ পদ্ধতি ব্যবহার করি। আমাদের ইউনিটগুলি দূষণ প্রতিরোধ করার জন্য নিয়ন্ত্রিত পরিবেশে একত্রিত হয়, যাতে লুব্রিকেন্ট এবং সিলগুলি বর্ধিত ব্যবধানের জন্য রক্ষণাবেক্ষণ-মুক্ত কর্মক্ষমতা প্রদান করে।
আপনি কাস্টমাইজড খাদ ব্যাস এবং বিশেষ উপকরণ জন্য সমর্থন ইউনিট প্রদান করতে পারেন?
একেবারে। যদিও আমরা স্ট্যান্ডার্ড স্পেসিফিকেশনের একটি বিস্তৃত পরিসর অফার করি, আমাদের কারখানাটি কাস্টমাইজড ডিজাইনগুলি পরিচালনা করার জন্য CNC লেদ এবং উচ্চ-নির্ভুলতা মেশিনিং কেন্দ্র দিয়ে সজ্জিত। আমরা আপনার নির্দিষ্ট অঙ্কন এবং প্রযুক্তিগত নোটের উপর ভিত্তি করে ক্ষয়কারী পরিবেশের জন্য স্টেইনলেস স্টীল সহ বিভিন্ন উপকরণ ব্যবহার করে ইউনিট তৈরি করতে পারি।
